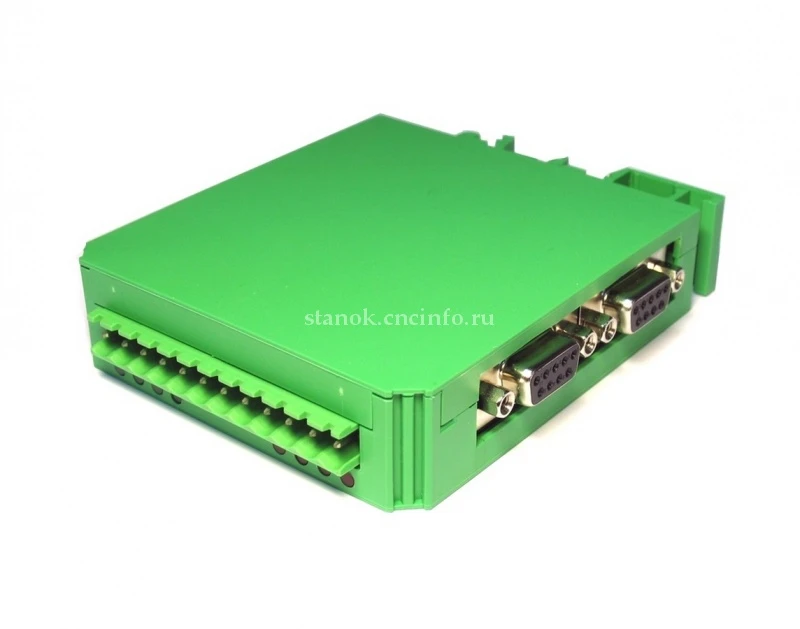

Контроллер движения ЛИР-981 СКБ ИС

Предназначен для управления приводами подач с импульсным заданием установки скорости подачи.

Две контролируемые оси. 4 дифференциальных импульсных выхода - по 2 выхода управления (ШАГ и НАПР) на каждую ось и 4 дискретных входа.

Крепление на DIN-рейку.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Контроллер движения ЛИР-981 СКБ ИС
0 5 5 1
(1)

Предназначен для управления приводами подач с импульсным заданием установки скорости подачи.

Две контролируемые оси. 4 дифференциальных импульсных выхода - по 2 выхода управления (ШАГ и НАПР) на каждую ось и 4 дискретных входа.

Крепление на DIN-рейку.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:
для управления приводами подач с импульсным заданием установки скорости подачи
Производитель: СКБ ИС

Контроллер движения ЛИР-981 входит в Систему Позиционного Программного Управления приводами (СППУ) и предназначен для управления приводами подач, скорость движения которых определяется частотой импульсов поданным на вход задания скорости. Контроллер принимает команды на перемещение от пульта оператора и отрабатывает их по своему алгоритму, управляя скоростью привода. ЛИР-981 может контролировать две оси, управление которыми осуществляется поочередно. Позиционирование в заданную координату происходит посредством четырех зон торможения. Ширина зон программируется с пульта оператора при настройке системы.

ЛИР-981 имеет 4 импульсных выхода и 4 дискретных входа. Их удобно использовать для задач управления приводом. Для сигнализации о текущем состоянии, у каждого дискретного входа установлены светодиодные индикаторы зелёного цвета. Входы и выходы гальванически изолированы от электрических цепей контроллера. Количество дискретных входов/выходов может быть увеличено за счет подключения контроллеров ЛИР-987.

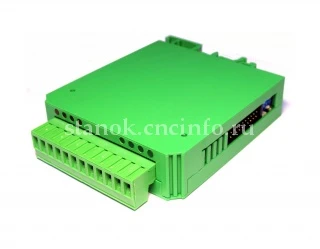

ЛИР-981 Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами. Преобразователи перемещений подключаются к двум разъемам D-SUB DB9F (розетка).

Код заказа контроллера движения ЛИР-981.

Код заказа контроллера движения ЛИР-981

Для одновременного управления двумя осями необходимо чтобы эти оси были подключены к одному контроллеру движения и в коде заказа пульта оператора ЛИР-581 присутствовала позиция 2D.

Примеры:

ЛИР-981-ДИ - контроллер управления движением с двумя входами  для подключения инкрементных  датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.

ЛИР-981-ДА - контроллер управления движением с двумя входами  для подключения абсолютных  датчиков, 4 дискретных входа для управления приводами с импульсным заданием скорости.

Развернуть
Свернуть
Параметр Характеристика
Количество входов для подключения преобразователей перемещений 2
Тип подключаемых преобразователей перемещений линейный/угловой
инкрементный/абсолютный
Максимальная частота сигнала от измерительных датчиков 2 МГц
Количество дискретных входов 4
Количество дискретных выходов 0
Количество импульсных выходов 4
Максимальная частота импульсных выходов 200 кГц
Количество контролируемых осей 2
Степень защиты от внешних воздействий IP20
Потребляемая мощность не более 2 Вт
Напряжение питания модуля 5,0 ± 10% В
Напряжение питания канала связи 5,0 ± 10% В
Габаритные размеры 86 х 23 х 116 мм
Масса не более 0,2 кг
Развернуть
Свернуть
Развернуть
Свернуть
