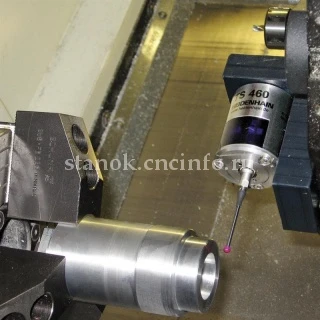

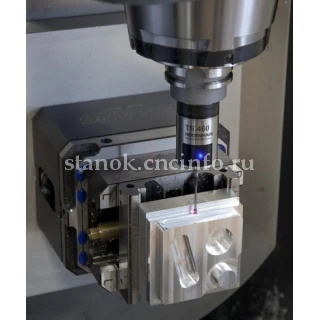

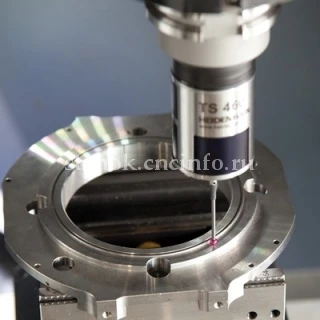

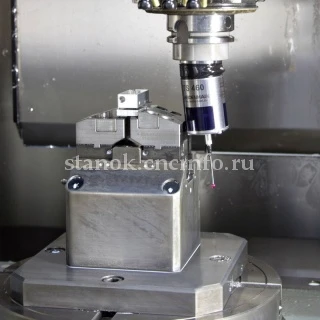

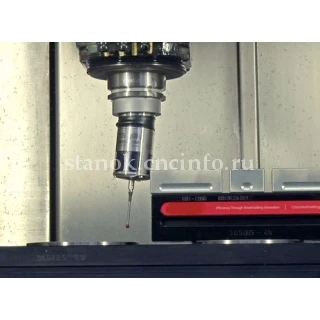

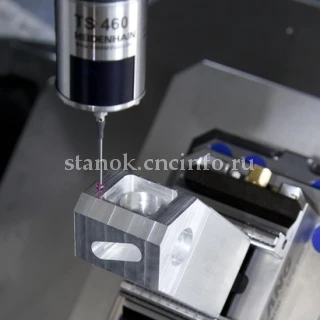

Датчик для контроля деталей TS 460 HEIDENHAIN
Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Радио или инфракрасная передача сигнала.
Повторяемость <1,0 мкм.
ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России
Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.
В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:
- выверять заготовки;
- устанавливать точки привязки;
- измерять заготовки;
- оцифровывать и контролировать 3D формы.
TS 460 - контактный датчик стандартной точности нового поколения, с радио и инфракрасной передачей, компактных размеров, с эффективной системой защиты от столкновений; для станков с автоматической сменой инструмента.
Механический адаптер, установленный между самим датчиком и зажимным конусом, обеспечивает эффективную защиту от столкновений датчика TS 460. При столкновении корпуса датчика с заготовкой или с зажимным приспособлением, датчик отклоняется. Одновременно с этим снимается сигнал готовности и система ЧПУ останавливает станок. При этом измерительный датчик остается в рабочем состоянии. Адаптер защиты от столкновений помогает избежать серьезных повреждений шпинделя и других узлов станка.
Комбинация различных интерфейсов передачи данных в датчиках TS 460 объединяет преимущества инфракрасного и радио-каналов в одном устройстве. Инфракрасный канал идеально подходит для компактных станков с кабинетной защитой рабочей зоны, а радиоканал используется в основном в больших станках.
Совместимые интерфейсы SE 540, SE 642, SE 660.
| Точность датчика | ≤ ±5 мкм при использовании стандартного щупа T404 |
| Повторяемость многократные измерения в одном направлении |
2σ ≤ 1 мкм при скорости измерения 1 м/мин Стандартные значения: 2σ ≤ 1 мкм при скорости измерения 3 м/мин 2σ ≤ 4 мкм при скорости измерения 5 м/мин |
| Отклонение щупа датчика | ≤ 5 мм во всех направлениях (с длиной щупа 40 мм) |
| Усилие касания | осевое: прибл. 8 Н радиальное: прибл. 1 Н |
| Скорость измерения | ≤ 5 м/мин |
| Защита от столкновений | опционально |
| Крепление | с коническим хвостовиком без хвостовика, М12 х 0,5 наружная резьба |
| Передача сигнала | радио и инфракрасная передача (по выбору) с диапазоном 360° от SE |
| Угол излучения ИК-сигнала | 0° или + 30° |
| Приемопередатчик | SE 660 для радио и инфракрасной передачи SE 642 для инфракрасной передачи SE 540 для инфракрасной передачи (c интеграцией в головке шпинделя) |
| Включение/выключение датчика | радио или ИК-сигнал (по выбору) от SE |
| Напряжение питания | 2 батареи (перезаряжаемые или не перезаряжаемые) 2 AA или LR2, каждая из которых от 1 до 4 В |
| Срок службы | номинальный непрерывный режим работы в течение 400 часов (с литиевыми батареями) |
| Класс защиты | IP68 (EN 60529) |
| Рабочая температура | от +10 °C до +40 °C |
| Температура хранения | от -20 °C до +70 °C |
| Вес без конического хвостовика | прибл. 0,2 кг |
Схема датчика
